Комплекты тонкого греющего кабеля NUNICHO "ETALON" могут быть использованы в качестве дополнительной системы обогрева пола в помещениях различного назначения, укладываются в слой плиточного клея или в тонкий слой цементно-песчаной смеси до 2 см.

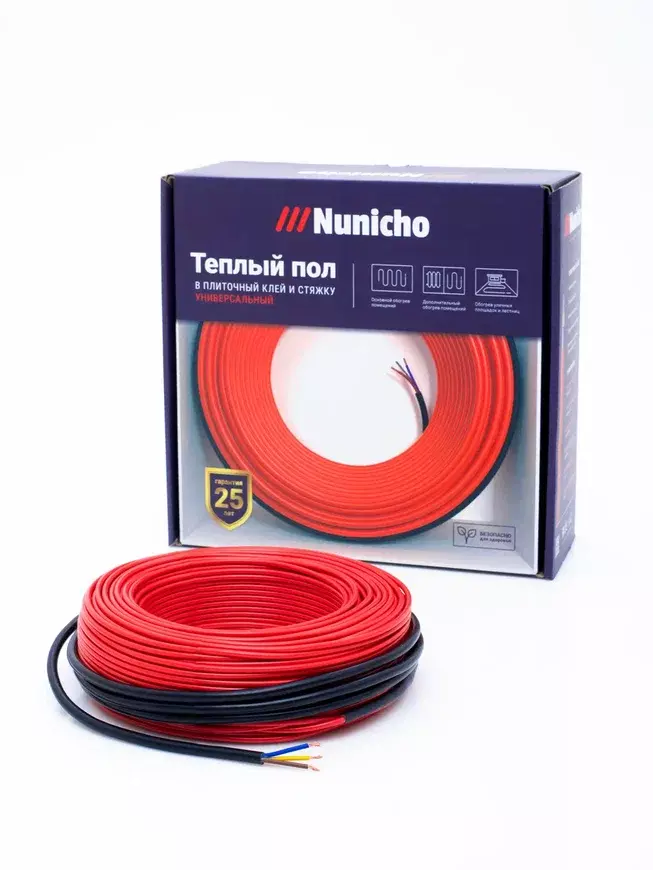

Нагревательные секции NUNICHO "ETALON" SHS — это тонкий двужильный, экранированный, резистивный кабель, мощностью 20 ватт на м.п., предназначен для электрического обогрева жилых, бытовых и различных производственных помещений, с нестандартной планировкой, а также открытых уличных площадок и входных групп.
NUNICHO "ETALON" SHS соответствует техническому регламенту об электромагнитной совместимости технических средств и об ограничении применения опасных веществ в изделиях электротехники и радиоэлектроники.
Нагревательный кабель NUNICHO линейки «ETALON» изготовлен из двухжильного экранированного резистивного кабеля, с монтажной лентой в комплекте, для облегчения укладки и надежной фиксации к цементной основе.
Основные преимущества нагревательной секции NUNICHO "ETALON" SHS:
Низкая цена
Оптимальная мощность
Универсальное применение
Премиальная комплектация
Оболочка фторопласт (FEP)
Толщина кабеля всего 3,6 мм
Гарантия 25 лет
Для покупки надо сначала подобрать подходящий комплект в таблице ниже, а затем выбрать его в выпадающем списке справа от картинки и нажать кнопку "В КОРЗИНУ".
Для достижения равномерности нагрева пола шаг укладки не рекомендуется принимать более 10 сантиметров. Минимальный радиус изгиба нагревательного кабеля должен составлять 3 сантиметра.
При расчёте необходимой мощности обогрева следует исходить из площади, не занятой стационарной мебелью и оборудованием, т.е. "чистой площади". Для того, чтобы определить "чистую" площадь, от линейных размеров комнаты отнимите по 5-10 см отступа со всех стен и перегородок. От площади, вычисленной по этим размерам, отнимите площадь, занятую мебелью. Полученная величина будет составлять "чистую" площадь помещения.
Теперь надо подобрать удельную мощность обогрева на 1 кв.м. в соответствии с режимом использования греющего кабеля: когда теплые полы используются для создания комфортных условий в помещении с центральным отоплением, необходимо, чтобы система выделяла 120 — 150 Вт на м2 свободной площади. Для ванных комнат, санузла и там, где пол психологически кажется более холодным, стоит вести расчет, исходя из удельной мощности 150 — 180 Вт/м2.
Определившись с площадью обогрева и удельной мощностью на 1 кв.м., получаем необходимую мощность обогрева перемножением этих величин, а затем находим в таблице секцию с наиболее близкой величиной мощности.
Теперь, зная длину кабеля выбранной нагревательной секции L и "чистую" площадь помещения S, можно рассчитать шаг укладки кабеля:
S х 100 / L = Шаг укладки
Таблица подбора
Комплекты кабеля в зависимости от длины (м) / мощности (вт) | Площадь обогрева (м2) |
5м / 100вт | 0,55 - 0,63 |
10м / 200вт | 1,1 - 1,25 |
15м / 300вт | 1,65 - 1,88 |
20м / 400вт | 2,2 - 2,5 |
25м / 500вт | 2,75 - 3,13 |
30м / 600вт | 3,30 - 3,75 |
40м / 800вт | 4,40 - 5,0 |
50м / 1000вт | 5,50 - 6,25 |
60м / 1200вт | 6,60 - 7,50 |
80м / 1600вт | 8,80 - 10,0 |
100м / 2000вт | 11,0 - 12,5 |
150м / 3000вт | 16,5 - 18,75 |

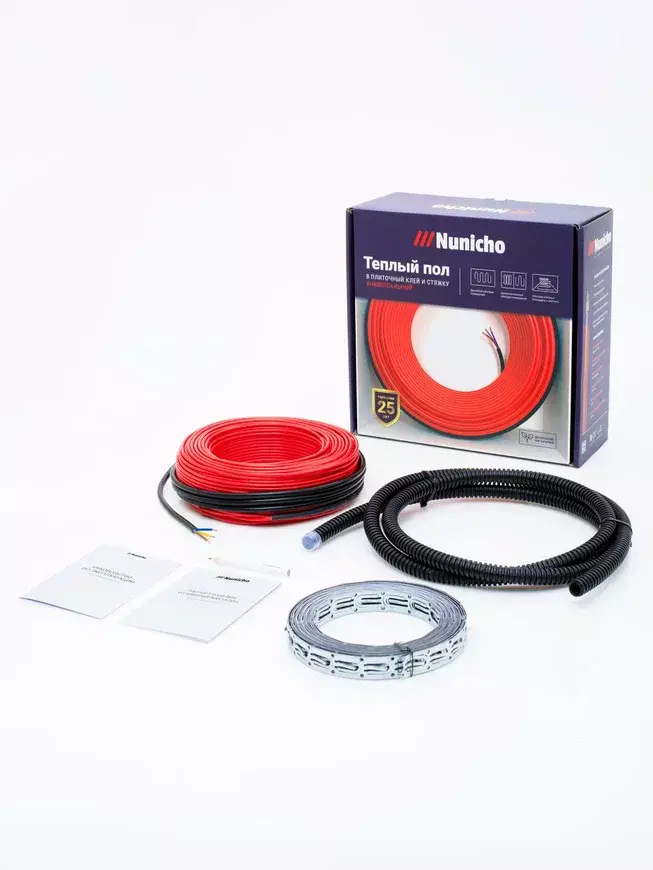

В состав комплекта входят:
нагревательная секция на основе тонкого двухжильного экранированного кабеля
стальная монтажная лента
защитная гофротрубка для термодатчика
ИНСТРУКЦИЯ ПО МОНТАЖУ тонкого НАГРЕВАТЕЛЬНОГО КАБЕЛЯ без стяжки NUNICHO "ETALON"
Бренд: | Nunicho |
Тип кабеля: | двухжильный |
Тип монтажа: | в плиточный клей |
Ценовой сегмент: | эконом |
Толщина кабеля, мм: | 3,6 |
Срок гарантии, лет: | 25 |
