Греющий кабель SPYHEAT УНИВЕРСАЛ SHFD-12 (12вт/м.п., без стяжки), комплект

SPYHEAT – известный российский производитель кабельно-проводниковой продукции. В представленных комплектах SPYHEAT УНИВЕРСАЛ SHFD-12 используется тонкий двухжильный кабель толщиной 4 мм с удельным тепловыделением 12 Вт/пог.м. Данный кабель используется для создания теплых полов и укладывается в слой плиточного клея, не требуя заливки в бетонную стяжку. Кабель усилен кевларовой нитью, обеспечивающей повышенную прочность кабеля и защиту от разрывов. Комплекты рассчитаны на работу от бытовой электросети соответствующей мощности с напряжением 220-240 вольт. Номинальная мощность и длина нагревательного кабеля указана на упаковке.

Для покупки надо сначала подобрать подходящий комплект в таблице ниже, а затем выбрать его в выпадающем списке справа от картинки и нажать кнопку "В КОРЗИНУ".

Для достижения равномерности нагрева пола шаг укладки не рекомендуется принимать более 10 сантиметров. Минимальный радиус изгиба нагревательного кабеля должен составлять 3 сантиметра.
При расчёте необходимой мощности обогрева следует исходить из площади, не занятой стационарной мебелью и оборудованием, т.е. "чистой площади". Для того, чтобы определить "чистую" площадь, от линейных размеров комнаты отнимите по 5-10 см отступа со всех стен и перегородок. От площади, вычисленной по этим размерам, отнимите площадь, занятую мебелью. Полученная величина будет составлять "чистую" площадь помещения.

Теперь надо подобрать удельную мощность обогрева на 1 кв.м. в соответствии с режимом использования греющего кабеля: когда теплые полы используются для создания комфортных условий в помещении с центральным отоплением, необходимо, чтобы система выделяла 120 — 150 Вт на м2 свободной площади. Для ванных комнат, санузла и там, где пол психологически кажется более холодным, стоит вести расчет, исходя из удельной мощности 150 — 180 Вт/м2.

Определившись с площадью обогрева и удельной мощностью на 1 кв.м., получаем необходимую мощность обогрева перемножением этих величин, а затем находим в таблице секцию с наиболее близкой величиной мощности.

Теперь, зная длину кабеля выбранной нагревательной секции L и  "чистую" площадь помещения S, можно рассчитать шаг укладки кабеля:

S х 100 / L = Шаг укладки

Таблица подбора

ОПИСАНИЕ

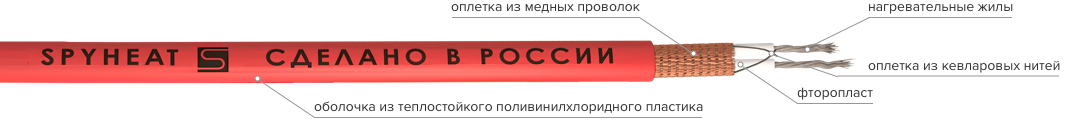

— двухжильный экранированный кабель
— тёплый пол без стяжки
— гарантия 50 лет
— удельное тепловыделение 12 Вт/пог.м.
— диаметр кабеля 4 мм
— изоляция нагревательных жил - фторопласт
— наружная изоляция - теплостойкий полихлорвиниловый пластик
— оплетка из медных проволок
— длина установочного провода - 2м

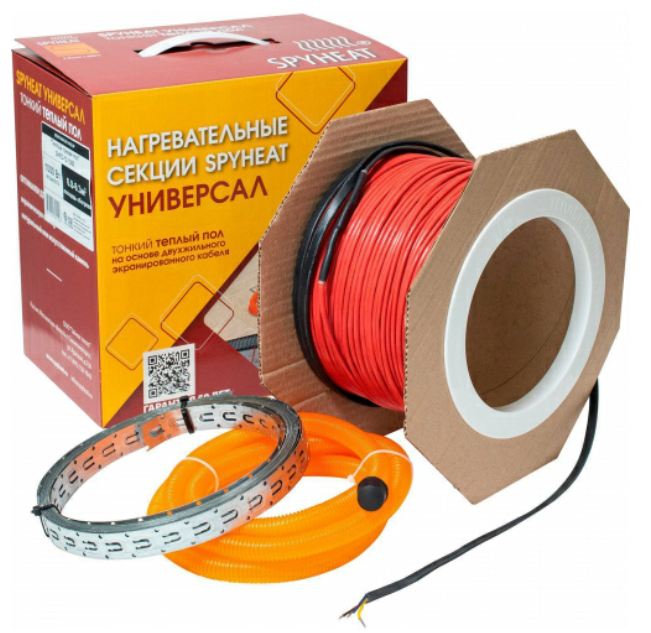

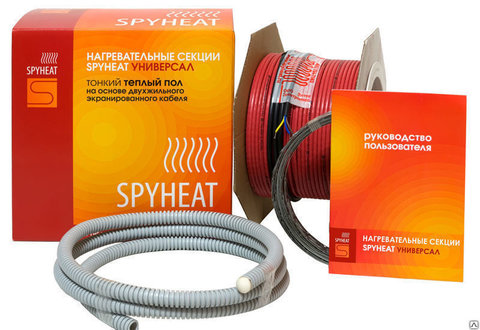

В состав комплекта входят:
нагревательная секция на основе тонкого двухжильного экранированного кабеля
стальная монтажная лента
защитная гофротрубка для термодатчика

 ИНСТРУКЦИЯ ПО МОНТАЖУ тонкого НАГРЕВАТЕЛЬНОГО КАБЕЛЯ без стяжки  SPYHEAT
