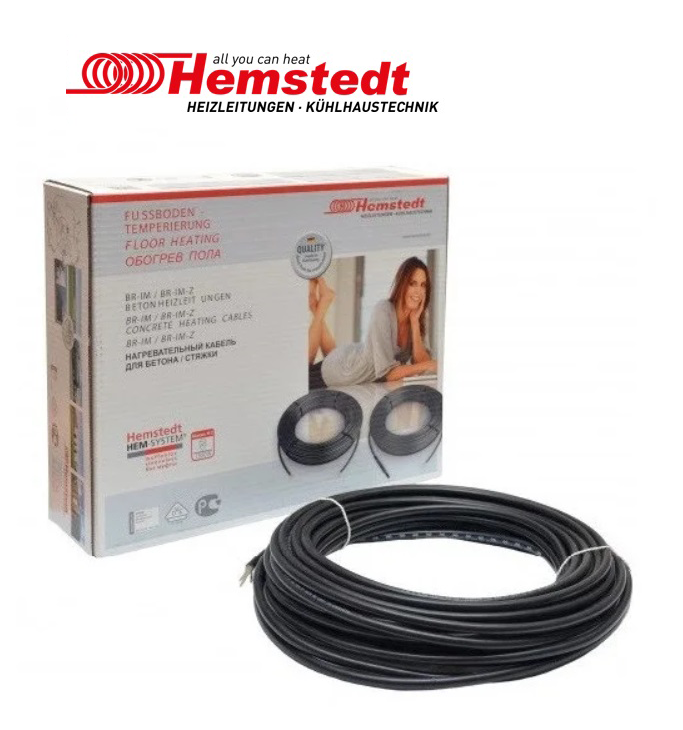

Нагревательный кабель HEMSTEDT BR-IM, двухжильный, Германия

Артикул: HEMSTEDT BR-IM
Есть в наличии
6205 руб
добавить к сравнению перейти к сравнению
Быстрый заказ

Готовые секции греющего кабеля HEMSTEDT BR-IM толщиной 7,5 мм с погонной мощностью 17 Вт на метр для установки в стяжку 3-8 см в помещениях различного назначения, в том числе неправильной формы, под  любое покрытие (в зависимости от поверхностной мощности обогрева) - плитка, камень, ламинат, дерево, паркет, ковролин, линолеум, а также для обогрева открытых площадок и ступеней.

Цены на все комплекты удобно посмотреть в таблице подбора ниже
  • Описание
  • Характеристики
  • Отзывы (0)

Преимущества

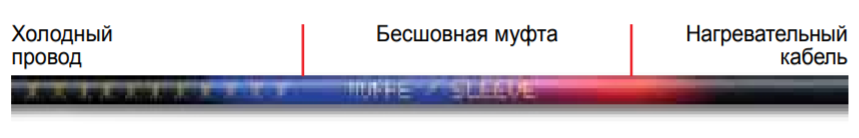

     С 2005 года нагревательные кабели Hemstedt BR-IM, произведенные компанией Hemstedt GMBH, Германия (https://www.hemstedt.de/), оснащены системой HEМ-SYSTEМ®. Это означает, что соединение нагревательного кабеля с подводящим проводом сделано без муфты. Соединение "холодного" питающего провода и греющего кабеля производится переплетением жил и их лазерной сваркой. Это устраняет проблемы, связанные с самым слабым местом большинства кабелей - с механическим соединением проводов в муфте и разрывом основной изоляции под термоусадочной трубкой, что приводит к выходу их из строя. Кроме того, отсутствие муфты, которая увеличивает высоту пола, облегчает монтаж кабеля и укладку плитки.

     Бесшовная изоляция в месте соединения холодного и нагревательного кабелей абсолютно водонепроницаема и идеально подходит для объектов, которые требуют защиты от влаги. Другим преимуществом является применение фторполимерной высокотемпературной изоляции (200°С), что исключает перегрев нагревательного кабеля, т.к. изолирующая оболочка защищает от химического и высокотемпературного воздействия по всей длине кабеля вплоть до термостата.

Описание и назначение

      Секции нагревательного кабеля Hemstedt BR-IM с погонной мощностью тепловыделения 17 Вт/м изготовлены из двухжильного резистивного (с постоянным сопротивлением) нагревательного кабеля толщиной 7,5 мм и применяются в системах «Теплый пол»  в качестве как основной системы обогрева (при отсутствии других источников тепла), так и для комфортного подогрева помещений с покрытием пола из керамической плитки, камня, паркета, ламината, дерева, паркета, ковролина, линолеума. Используются для обогрева жилых и нежилых помещений: комнат, спален, кухонь, ванных, балконов, зимнего сада, теплицы, а также в качестве системы антиобледенения открытых площадок и ступеней. Особенно удобны для укладки в помещениях со сложной неправильной формой - при наличии выступов, закруглений, непрямых углов и т.п. Предназначены для монтажа в цементно-песчаную или бетонную стяжку, в самовыравнивающийся состав толщиной 3-8 см. Секции имеют длину от 8,86 до 197 м, могут укладываться с различным шагом, обеспечивая удельную мощность обогрева от 130 до 230 Вт/м2 на площади от 0.7 до 25 м2.

Конструкция

     Если Вы решите купить теплый пол в стяжку под плитку, паркет, ламинат, ковролин и решите использовать для этого секцию нагревательного кабеля Hemstedt BR-IM, то по разумной цене получите продукт премиального класса с отличными характеристиками:

1) регулируемый шаг укладки позволяет самостоятельно выбрать  удельную мощность обогрева, в том числе варьировать мощность в разных зонах, создавая участки поверхности с различной температурой. Шаг укладки греющего кабеля можно менять в пределах от 75 до 125 мм.

2) электромагнитная безопасность обеспечивается применением двух греющих жил и сплошным экраном из алюминиевой фольги. Излучение такого кабеля в десятки раз меньше допустимых значений.

3) производитель добился высокой надежности греющего кабеля Hemstedt BR-IM применением инновационного безмуфтового соединения питающего холодного и греющего кабелей, а также многослойной изоляции: в качестве изоляции греющих жил - фторополимера и наружной изоляции из модифицированного полиэтилена XLPE, защищающей кабель от влаги, агрессивной среды и механических воздействий.

Для покупки надо сначала подобрать подходящую секцию в таблице ниже, а затем выбрать его в выпадающем списке справа от картинки и нажать кнопку "В КОРЗИНУ".

Для выбора необходимой секции греющего кабеля необходимо определить свободную площадь помещения. Чистая площадь - это площадь, не занятая стационарной мебелью и оборудованием. Для того чтобы определить свободную площадь от линейных размеров комнаты отнимите по 5-10 сантиметров отступа со стороны всех стен и перегородок. От площади, вычисленной по этим размерам, отнимите площадь, занятую мебелью. Полученная величина будет составлять свободную площадь помещения.

Теперь выберем удельную мощность обогрева на 1 кв.м. в соответствии с режимом использования греющего кабеля:

1) когда теплые полы используются для создания комфортных условий в помещении с центральным отоплением, необходимо, чтобы система выделяла 120 — 150 Вт на м2 свободной площади. Для ванных комнат, санузла и там, где пол психологически кажется более холодным, стоит вести расчет, исходя из удельной мощности 150 — 180 Вт/м2.

2) когда тёплые полы используются в качестве основного источника обогрева помещения, удельная мощность должна составлять 180 — 220 Вт на м2 свободной площади.

Определившись с площадью обогрева и удельной мощностью на 1 кв.м., получаем необходимую мощность обогрева перемножением этих величин, а затем находим в таблице комплект с наиболее близкой величиной мощности.

Теперь, зная длину кабеля выбранной нагревательной секции L и  "чистую" площадь помещения S, можно рассчитать шаг укладки кабеля:

S х 100 / L = Шаг укладки

Таблица подбора

Мощность секции, Вт Длина греющего кабеля, м Площадь обогрева (м2) при удельной мощности 136 Вт/м2 (шаг укладки 12,5 см) Площадь обогрева (м2) при удельной мощности 170 Вт/м2 (шаг укладки 10 см) Площадь обогрева (м2) при удельной мощности 227 Вт/м2 (шаг укладки 7,5 см)
150 8,86 1,1 0,9 0,7
220 13,74 1,7 1,4 1
300 18,5 2,3 1,9 1,4
400 24,8 3,1 2,5 1,9
500 31 3,9 3,1 2,3
600 34,7 4,3 3,5 2,6
700 40,6 5,1 4,1 3
850 49,4 6,2 4,9 3,7
1000 58,1 7,3 5,8 4,4
1250 72,7 9,1 7,3 5,5
1500 87,3 10,9 8,7 6,5
1700 99 12,4 9,9 7,4
1900 110,7 13,8 11,1 8,3
2100 122,4 15,3 12,2 9,2
2300 134,1 16,8 13,4 10,1
2600 151,6 19 15,2 11,4
3350 197 24,6 19,7 14,8



Технические характеристики:

Тип кабеля: двухжильный экранированный
Мощность кабеля : 17 Вт/м
Минимальный радиус изгиба: 35 мм
Диаметр нагревательного кабеля : 7,5 мм
Питающий провод : 4 м
Максимальная рабочая температура: 90 оС
Наружная изоляция : ПВХ
Внутренняя  изоляция греющей жилы : фторопласт (темп. плавления 2050С)
Гарантия : 20 лет

Состав комплекта:

  • Кабель HEMSTEDT DR в бухте;
  • — защитная гофротрубка для термодатчика;
  • — инструкция по установке и эксплуатации.
Бренд: Hemstedt
Тип кабеля: двухжильный
Тип монтажа: в стяжку
Ценовой сегмент: премиум
Толщина кабеля, мм: 7,5
Срок гарантии, лет: 20
