Комплекты теплых полов SPYHEAT КЛАССИК SHD-20 могут быть использованы в качестве как дополнительной, так и основной системы обогрева пола в помещениях различного назначения, а также в системах антиобледенения.
SPYHEAT – известный российский производитель нагревательных кабелей и электронных терморегуляторов. Для удобства потребителей в комплект уже входит монтажная лента и гофротрубка для термодатчика. В комплектах SPYHEAT используется двухжильный кабель, обе жилы нагревательные и защищены фторопластовой изоляцией, экранированы медной оплеткой, подключаемой к заземляющему проводнику, что увеличивает надежность и электробезопасность системы. Удельное тепловыделение кабеля 20 Вт/пог.м. Данный кабель используется для создания теплых полов в прохладных помещениях (лоджии, прихожие и т.д.), а также могут использоваться в системах подогрева небольших крылец, пандусов, площадок и т.д.
Данный кабель используется для создания теплых полов и укладывается в бетонную стяжку. Комплекты рассчитаны на работу от бытовой электросети соответствующей мощности с напряжением 220-240 вольт. Номинальная мощность и длина нагревательного кабеля указана на упаковке.
Для покупки надо сначала подобрать подходящий комплект в таблице ниже, а затем выбрать его в выпадающем списке справа от картинки и нажать кнопку "В КОРЗИНУ".
При выборе необходимого комплекта надо учесть из два параметра:
1) площадь помещения (не занятую стационарной мебелью и оборудованием, т.е. "чистую площадь") или уличной площадки;
2) необходимую удельную мощность на 1 кв.м., исходя из назначения обогрева: дополнительного или основного в закрытых помещениях или на открытых уличных площадках.
Для того, чтобы определить "чистую" площадь, от линейных размеров комнаты отнимите по 5-10 см отступа со всех стен и перегородок. От площади, вычисленной по этим размерам, отнимите площадь, занятую мебелью. Полученная величина будет составлять "чистую" площадь помещения. Аналогично определяется площадь обогрева уличной площадки или ступенек.
Теперь выберем удельную мощность обогрева на 1 кв.м. в соответствии с режимом использования греющего кабеля:
1) когда теплые полы используются для создания комфортных условий в помещении с центральным отоплением, необходимо, чтобы система выделяла 120 — 150 Вт на м2 свободной площади. Для ванных комнат, санузла и там, где пол психологически кажется более холодным, стоит вести расчет, исходя из удельной мощности 150 — 180 Вт/м2.
2) когда тёплые полы используются в качестве основного источника обогрева помещения, удельная мощность должна составлять 200 — 250 Вт на м2 свободной площади.
3) для уличного обогрева (в системах снеготаяния лестниц, пешеходных дорожек, стоянок, подъездных путей, пандусов, ступеней и тротуарных дорожек) в климатических зонах РФ необходимо 300 - 350 Вт/кв.м; на мостах и погрузочно-разгрузочных площадках – 450 Вт на кв.м.
Определившись с площадью обогрева и удельной мощностью на 1 кв.м., получаем необходимую мощность обогрева перемножением этих величин, а затем находим в таблице комплект с наиболее близкой величиной мощности.
Теперь, зная длину кабеля выбранного комплекта L и "чистую" площадь помещения S, можно рассчитать шаг укладки кабеля:
S х 100 / L = Шаг укладки
Таблица подбора
Комплекты кабеля в зависимости от длины (м) / мощности (вт) | Цена, руб. | Площадь обогрева (м2), комфортное отопление | Площадь обогрева (м2), основное отопление | Площадь уличной площадки (м2) |
7,5м / 150вт | 1851 | 0,9 - 1,2 | - | 0,3 - 0,6 |
15м / 300вт | 2440 | 1,3 - 2,6 | - | 0,7 - 1,0 |
22,5м / 450вт | 3113 | 2,7 - 3,8 | 1,7 - 2,3 | 1,1 - 1,5 |
30м / 600вт | 3617 | 3,7 - 5 | 2,4 - 3 | 1,6 - 2,0 |
37,5м / 750вт | 4122 | 4,7 - 6,3 | 3 - 3,8 | 2,1 - 2,5 |
45м / 900вт | 4795 | 5,6 - 7,5 | 3,6 - 4,6 | 2,6 - 3,0 |
60м / 1200вт | 6982 | 7,5 - 10 | 4,7 - 6 | 3,1 - 4,0 |
75м / 1500вт | 8412 | 9,4 - 12,5 | 6 - 7,5 | 4,1 - 5,0 |
90м / 1800вт | 9337 | 12 - 15,5 | 7,6 - 10 | 5,1 - 6,0 |
105м / 2100вт | 10514 | 14 - 17 | 9,7 - 11,8 | 6,1 - 7,0 |
120м / 2400вт | 12000 | 16,5 - 19,5 | 11 - 12,5 | 7,1 - 8,0 |
135м / 2700вт | 13218 | 19,5 - 23 | 12,5 - 14,8 | 8,1 - 9,0 |
150м / 3000вт | 14636 | 22,5 - 26 | 14,5 - 17 | 9,1 - 10,0 |
ОПИСАНИЕ
Комплекты кабельных теплых полов SPYHEAT на основе двухжильного кабеля.
— гарантия 50 лет
— тёплый пол в стяжку
— работает от бытовой электросети
— удельное тепловыделение 20 Вт/пог.м.
— Кабель имеет овальное сечение 7х4 мм.
Используемый в данных наборах кабель обладает повышенной надежностью и электробезопасностью. В комплектах SHD-20 теплых полов SPYHEAT используется кабель с удельным тепловыделением 20 Вт/пог.м. При использовании такого кабеля, достигается высокая равномерность нагрева пола, исключающая эффект тепловой "зебры" и высокая скорость достижения заданной температуры.

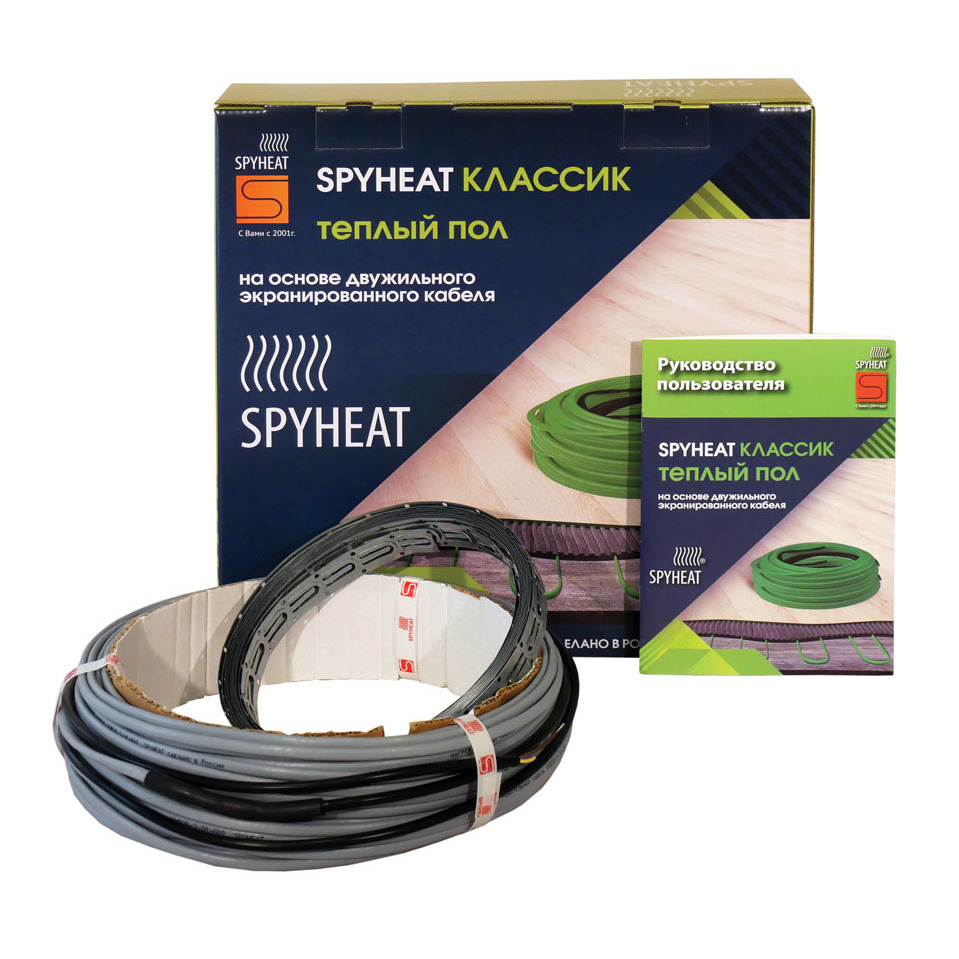

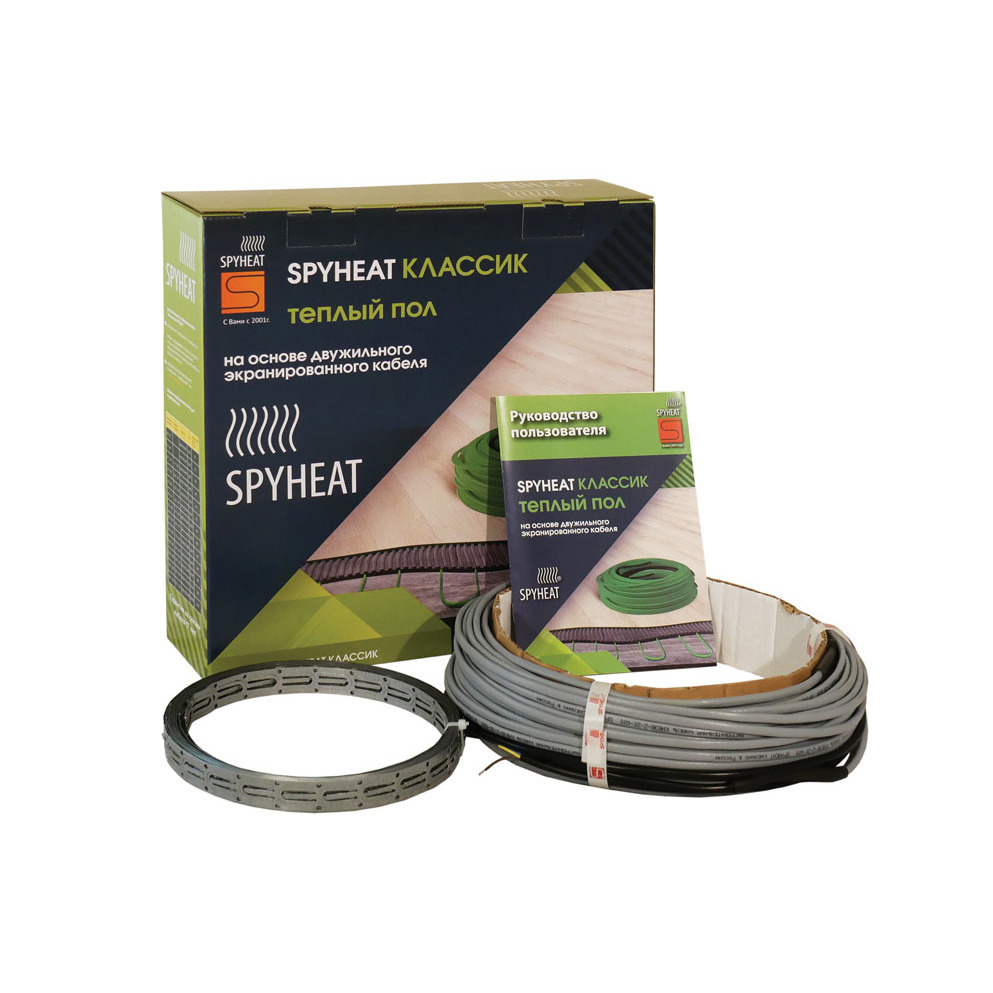

В состав комплекта входят:
нагревательная секция на основе двухжильного экранированного кабеля
монтажная лента для крепления нагревательного кабеля к полу
защитная гофротрубка для термодатчика с заглушкой
инструкция по эксплуатации с гарантийным талоном
ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ НАГРЕВАТЕЛЬНОГО КАБЕЛЯ SPYHEAT Классик
Бренд: | SPYHEAT |
Тип кабеля: | двухжильный |
Тип монтажа: | в стяжку |
Ценовой сегмент: | стандарт |
Толщина кабеля, мм: | 4х7 |
Срок гарантии, лет: | 50 |
