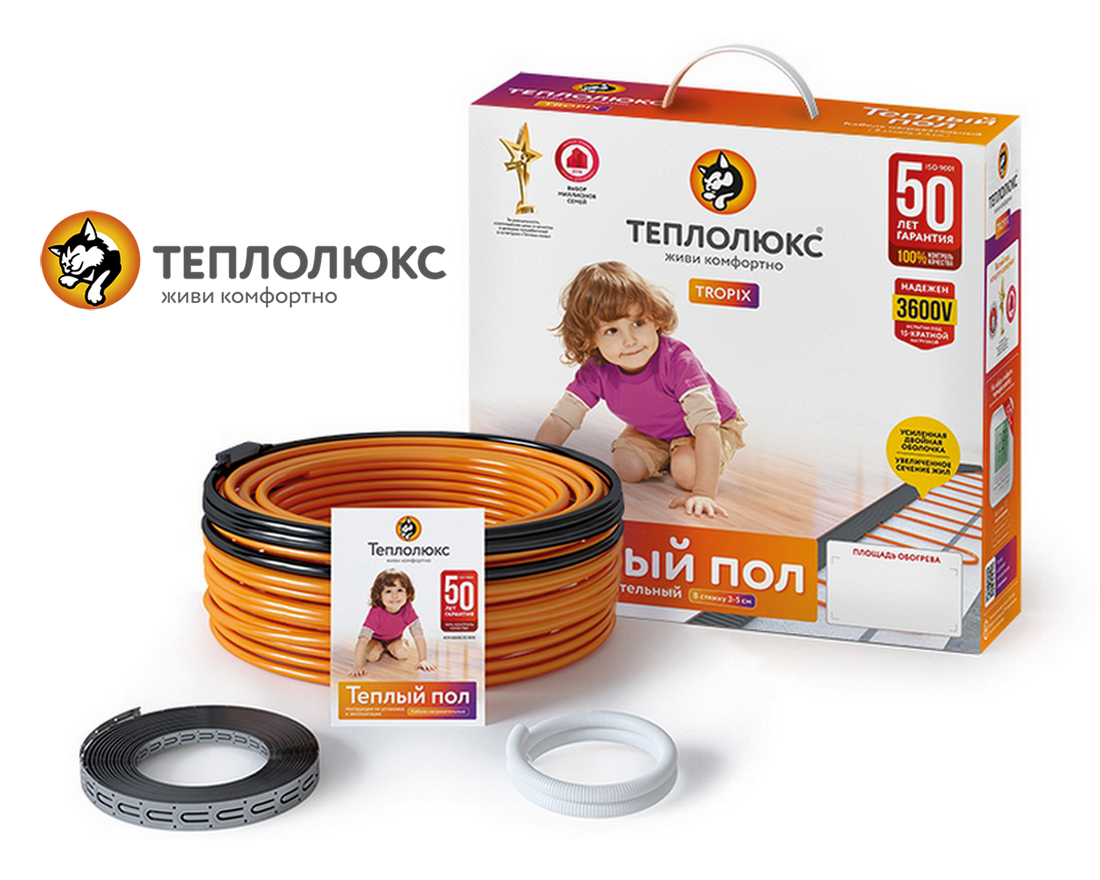

Готовые секции греющего кабеля Теплолюкс Tropix ELITE ТЛБЭ толщиной 7 мм с погонной мощностью 20 Вт/метр для установки в стяжку толщиной 3-5 см в помещениях различного назначения, в том числе неправильной формы, под любое покрытие (в зависимости от поверхностной мощности обогрева) - плитка, камень, ламинат, дерево, паркет, ковролин, линолеум.
Электрические теплые полы «Теплолюкс» производятся в России с 1994 года и пользуются заслуженной популярностью и доверием во многих странах мира как изделия высокого качества, надежности и безопасности. В 2010 году «Теплолюкс» был признан самым узнаваемым брендом теплых полов в России.
Описание и назначение

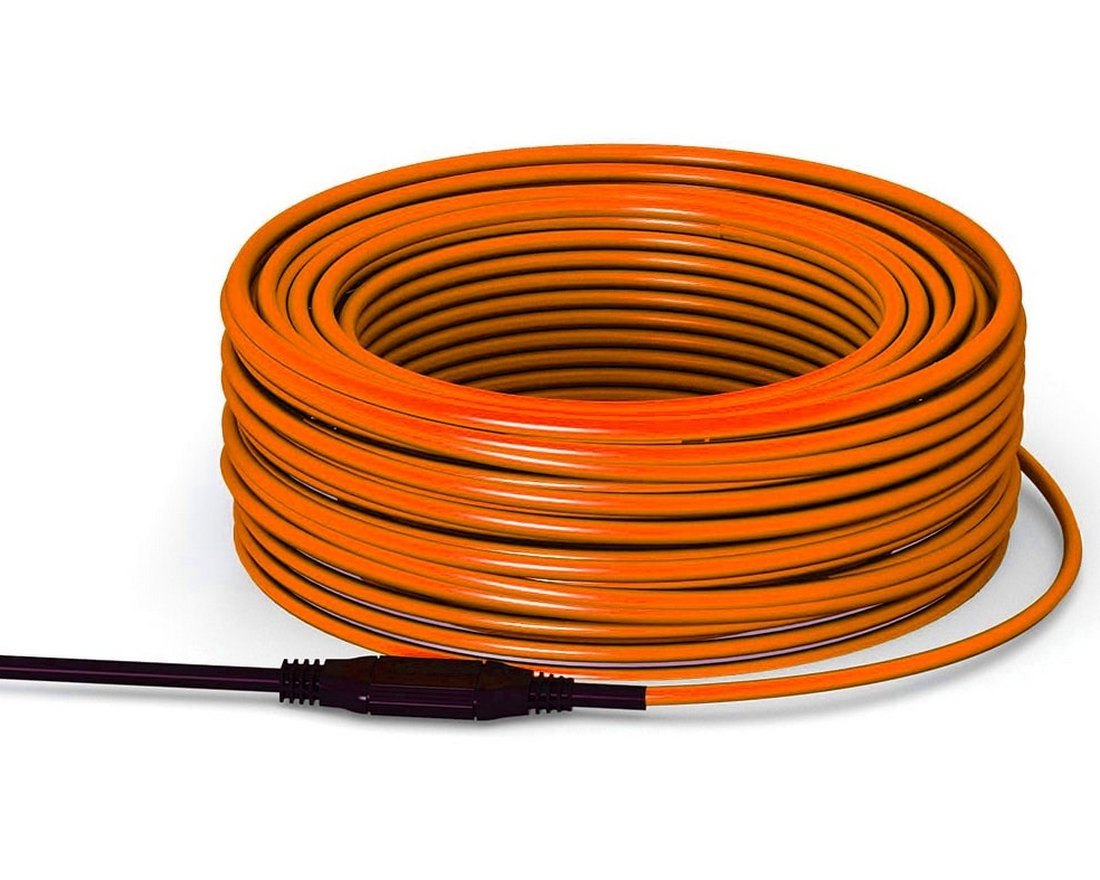

Секции нагревательного кабеля Теплолюкс Tropix ELITE ТЛБЭ с погонной мощностью тепловыделения 20 Вт/м изготовлены из двухжильного резистивного (с постоянным сопротивлением) нагревательного кабеля толщиной 7 мм и применяются в системах «Теплый пол» в качестве как основной системы обогрева (при отсутствии других источников тепла), так и для комфортного подогрева помещений с покрытием пола из керамической плитки, камня, паркета, дерева, паркетной доски, ковролина, линолеума. Используются для обогрева жилых и нежилых помещений: комнат, спален, кухонь, ванных, балконов, зимнего сада, теплицы. Предназначены для монтажа в цементно-песчаную или бетонную стяжку, в самовыравнивающийся состав толщиной 3-5 см. Секции имеют длину от 5 до 156,5 м, могут укладываться с различным шагом, обеспечивая рекомендованную удельную мощность обогрева от 150 до 180 Вт/м2 на площади от 0,6 до 23 м2.
Преимущества и конструкция
Если Вы хотите купить теплый пол, укладываемый в стяжку под плитку, ламинат, ковролин и решите использовать для этого нагревательный кабель Теплолюкс Tropix ELITE ТЛБЭ, то по невысокой цене получите продукт от ведущего российского производителя с отличными характеристиками:
1) Высокая мощность кабеля позволяет использовать его для основного и дополнительного комфортого обогрева, а также для холодных помещений (балконы, подвалы и т.п.).
2) Выбор мощности: регулируемый шаг укладки позволяет самостоятельно выбрать удельную мощность обогрева, в том числе варьировать мощность в разных зонах, создавая участки поверхности с различной температурой. Шаг укладки греющего кабеля можно менять в пределах от 80 до 170 мм.

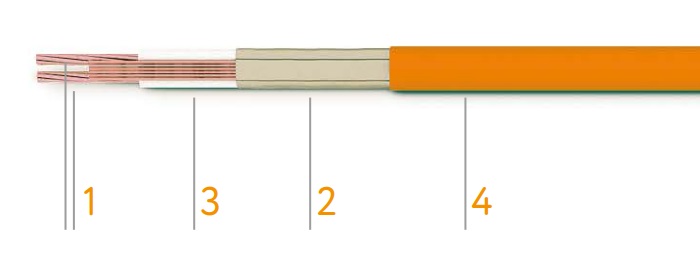

3) Высокая степень электромагнитной безопасности обеспечивается применением двух греющих жил (1), дренажным проводом и алюмолавсановым экраном (2). Излучение такого кабеля в десятки раз меньше допустимых значений.

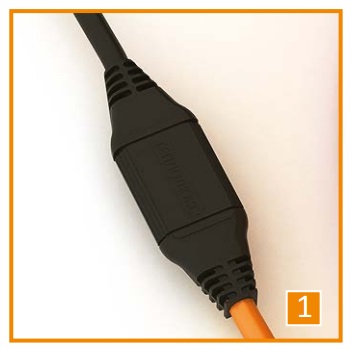

4) Надежность:
Все это позволило установить гарантийный срок на нагревательный кабель Теплолюкс Tropix ТЛБЭ - 50 лет!
Монтаж нагревательного кабеля Теплолюкс Tropix ТЛБЭ
Греющий кабель устанавливается в цементно-песчаную (бетонную) стяжку или самовыравнивающийся состав толщиной 3-5 см. Техника укладки достаточно проста. Кабель раскладывается с необходимым шагом на чистой сухой поверхности основания и закрепляется либо с помощью предварительно зафиксированной на основании монтажной ленты, либо подклеивается к основанию термопластичным клеем.
ИНСТРУКЦИЯ ПО МОНТАЖУ НАГРЕВАТЕЛЬНОГО КАБЕЛЯ Теплолюкс Tropix ТЛБЭ
ПАСПОРТ НАГРЕВАТЕЛЬНОГО КАБЕЛЯ Теплолюкс Tropix ТЛБЭ
Ознакомьтесь с видеоинструкцией по монтажу:
Для покупки надо сначала подобрать подходящую секцию в таблице ниже, а затем выбрать его в выпадающем списке справа от картинки и нажать кнопку "В КОРЗИНУ".
Для выбора необходимой секции греющего кабеля необходимо определить свободную площадь помещения. Чистая площадь - это площадь, не занятая стационарной мебелью и оборудованием. Для того чтобы определить свободную площадь от линейных размеров комнаты отнимите по 5-10 сантиметров отступа со стороны всех стен и перегородок. От площади, вычисленной по этим размерам, отнимите площадь, занятую мебелью. Полученная величина будет составлять свободную площадь помещения.
Теперь выберем удельную мощность обогрева на 1 кв.м. в соответствии с режимом использования греющего кабеля:
1) когда теплые полы используются для создания комфортных условий в помещении с центральным отоплением, необходимо, чтобы система выделяла 150 Вт на м2 свободной площади.
2) когда тёплые полы используются в качестве основного источника обогрева помещения, удельная мощность должна составлять не менее 180 Вт на м2 свободной площади.
Определившись с площадью обогрева и удельной мощностью на 1 кв.м., получаем необходимую мощность обогрева перемножением этих величин, а затем находим в таблице комплект с наиболее близкой величиной мощности.
Таблица подбора
Мощность секции, Вт | Длина секции, м | Рекомендованная площадь обогрева для основного отопления, м2 | Рекомендованный шаг укладки для основного отопления, мм | Рекомендованная площадь обогрева для дополнительного отопления, м2 | Рекомендованный шаг укладки для дополнительного отопления, мм |
100 | 5 | 0,6 | 121 | 0,7 | 148 |
190 | 13 | 1,0 | 81 | 1,2 | 99 |
270 | 18 | 1,5 | 86 | 1,8 | 106 |
340 | 21 | 1,9 | 96 | 2,3 | 118 |
420 | 23 | 2,2 | 100 | 2,6 | 123 |
520 | 26 | 2,7 | 112 | 3,3 | 138 |
630 | 32 | 3,5 | 118 | 4,2 | 145 |
800 | 40,5 | 4,4 | 117 | 5,4 | 145 |
900 | 50 | 5,4 | 114 | 6,0 | 130 |
1200 | 56,5 | 6,6 | 127 | 7,9 | 155 |
1400 | 78 | 8,1 | 110 | 9,7 | 136 |
2000 | 100 | 11,1 | 119 | 13,2 | 146 |
2500 | 118 | 14,0 | 127 | 16,5 | 158 |
3500 | 156,5 | 19,5 | 136 | 23,5 | 168 |
Технические характеристики:
Тип кабеля: двухжильный экранированный
Мощность кабеля : 20 Вт/м
Минимальный радиус изгиба: 50 мм
Диаметр нагревательного кабеля : 7 мм
Питающий провод : 2 м
Гарантия : 50 лет
Состав комплекта:
Бренд: | Теплолюкс |
Тип кабеля: | двухжильный |
Тип монтажа: | в стяжку |
Погонная мощность, Вт/м: | 20 |
Ценовой сегмент: | стандарт |
Толщина кабеля, мм: | 7 |
Срок гарантии, лет: | 50 |
