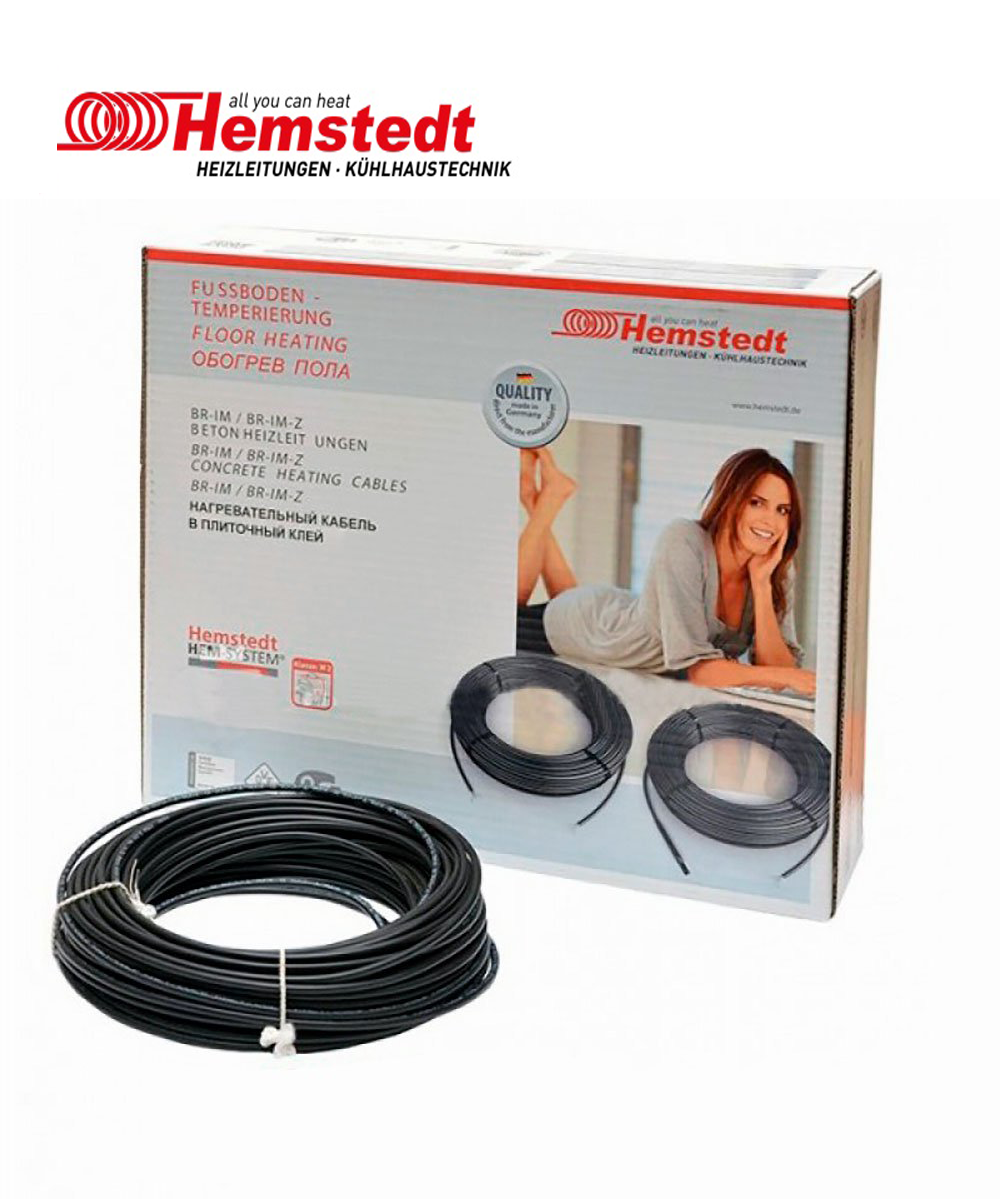

Готовые секции греющего кабеля HEMSTEDT DR толщиной 4,5 мм с погонной мощностью 12,5 Вт на метр для установки в слой плиточного клея 5-8 мм или стяжку 3-5 см в помещениях различного назначения, в том числе неправильной формы, под любое покрытие (в зависимости от поверхностной мощности обогрева) - плитка, камень, ламинат, дерево, паркет, ковролин, линолеум.
Преимущества
С 2005 года тонкие нагревательные кабели Hemstedt DR, произведенные компанией Hemstedt GMBH, Германия (https://www.hemstedt.de/), оснащены системой HEМ-SYSTEМ®. Это означает, что соединение нагревательного кабеля с подводящим проводом сделано без муфты. Соединение "холодного" питающего провода и греющего кабеля производится переплетением жил и их лазерной сваркой. Это устраняет проблемы, связанные с самым слабым местом большинства кабелей - с механическим соединением проводов в муфте и разрывом основной изоляции под термоусадочной трубкой, что приводит к выходу их из строя. Кроме того, отсутствие муфты, которая увеличивает высоту пола, облегчает монтаж кабеля и укладку плитки.
Бесшовная изоляция в месте соединения холодного и нагревательного кабелей абсолютно водонепроницаема и идеально подходит для объектов, которые требуют защиты от влаги. Другим преимуществом является применение фторполимерной высокотемпературной изоляции (200°С), что исключает перегрев нагревательного кабеля, т.к. изолирующая оболочка защищает от химического и высокотемпературного воздействия по всей длине кабеля вплоть до термостата.
Описание и назначение
Секции нагревательного кабеля Hemstedt DR с погонной мощностью тепловыделения 12.5 Вт/м изготовлены из двухжильного резистивного (с постоянным сопротивлением) нагревательного кабеля толщиной 4,5 мм и применяются в системах «Теплый пол» для комфортного подогрева помещений с покрытием пола из керамической плитки, камня, паркета, ламината, дерева, паркета, ковролина, линолеума. Используются для обогрева жилых и нежилых помещений: комнат, спален, кухонь, ванных, балконов, зимнего сада, теплицы. Предназначены для монтажа в плиточный клей или самовыравнивающий состав толщиной 5-10 мм, либо тонкую цементно-песчаную стяжку (толщиной около 20 мм)/ Секции имеют длину от 12 до 180 м, могут укладываться с различным шагом, обеспечивая удельную мощность обогрева от 125 до 208 Вт/м2 на площади от 0.7 до 18 м2.
Конструкция
Если Вы решите купить теплый пол, укладываемый в тонкий слой плиточного клея под плитку, ламинат, ковролин и использовать для этого секции греющего кабеля Hemstedt DR, то по умеренной цене получите продукт премиального класса с отличными характеристиками:
1) регулируемый шаг укладки позволяет самостоятельно выбрать удельную мощность обогрева, в том числе варьировать мощность в разных зонах, создавая участки поверхности с различной температурой. Шаг укладки греющего кабеля можно менять в пределах от 60 до 100 мм.
2) электромагнитная безопасность обеспечивается применением двух греющих жил и сплошным экраном из алюминиевой фольги. Излучение такого кабеля в десятки раз меньше допустимых значений.
3) производитель добился высокой надежности греющего кабеля Hemstedt DR применением инновационного безмуфтового соединения питающего холодного и греющего кабелей, а также многослойной изоляции: в качестве изоляции греющих жил - фторополимера и наружной изоляции из модифицированного полиэтилена XLPE, защищающей кабель от влаги, агрессивной среды и механических воздействий.
Для покупки надо сначала подобрать подходящую секцию в таблице ниже, а затем выбрать его в выпадающем списке справа от картинки и нажать кнопку "В КОРЗИНУ".
Для выбора необходимой секции греющего кабеля необходимо определить свободную площадь помещения. Чистая площадь - это площадь, не занятая стационарной мебелью и оборудованием. Для того чтобы определить свободную площадь от линейных размеров комнаты отнимите по 5-10 сантиметров отступа со стороны всех стен и перегородок. От площади, вычисленной по этим размерам, отнимите площадь, занятую мебелью. Полученная величина будет составлять свободную площадь помещения.
Теперь выберем удельную мощность обогрева на 1 кв.м. в соответствии с режимом использования греющего кабеля:
1) когда теплые полы используются для создания комфортных условий в помещении с центральным отоплением, необходимо, чтобы система выделяла 120 — 150 Вт на м2 свободной площади. Для ванных комнат, санузла и там, где пол психологически кажется более холодным, стоит вести расчет, исходя из удельной мощности 150 — 180 Вт/м2.
2) когда тёплые полы используются в качестве основного источника обогрева помещения, удельная мощность должна составлять 180 — 220 Вт на м2 свободной площади.
Определившись с площадью обогрева и удельной мощностью на 1 кв.м., получаем необходимую мощность обогрева перемножением этих величин, а затем находим в таблице комплект с наиболее близкой величиной мощности.
Теперь, зная длину кабеля выбранной нагревательной секции L и "чистую" площадь помещения S, можно рассчитать шаг укладки кабеля:
S х 100 / L = Шаг укладки
Таблица подбора
Мощность секции, Вт | Длина греющего кабеля, м | Площадь обогрева (м2) при удельной мощности 125 Вт/м2 (шаг укладки 10 см) | Площадь обогрева (м2) при удельной мощности 156 Вт/м2 (шаг укладки 8 см) | Площадь обогрева (м2) при удельной мощности 208 Вт/м2 (шаг укладки 6 см) |
150 | 12 | 1,2 | 1 | 0,7 |
225 | 18 | 1,8 | 1,4 | 1,1 |
300 | 24 | 2,4 | 1,9 | 1,4 |
375 | 30 | 3 | 2,4 | 1,8 |
450 | 36 | 3,6 | 2,9 | 2,2 |
525 | 42 | 4,2 | 3,4 | 2,5 |
600 | 48 | 4,8 | 3,8 | 2,9 |
675 | 54 | 5,4 | 4,3 | 3,2 |
750 | 60 | 6 | 4,8 | 3,6 |
900 | 72 | 7,2 | 5,8 | 4,3 |
1050 | 84 | 8,4 | 6,7 | 5 |
1200 | 96 | 9,6 | 7,7 | 5,8 |
1350 | 108 | 10,8 | 8,6 | 6,5 |
1500 | 120 | 12 | 9,6 | 7,2 |
1800 | 144 | 14,4 | 11,5 | 8,6 |
2250 | 180 | 18 | 14,4 | 10,8 |
Технические характеристики:
Тип кабеля: двухжильный экранированный
Мощность кабеля : 12,5 Вт/м
Минимальный радиус изгиба: 30 мм
Диаметр нагревательного кабеля : 4,5 мм
Питающий провод : 4 м
Максимальная рабочая температура: 90 оС
Наружная изоляция : ПВХ
Внутренняя изоляция греющей жилы : фторопласт (темп. плавления 2050С)
Гарантия : 20 лет
Состав комплекта:
Бренд: | Hemstedt |
Тип кабеля: | двухжильный |
Тип монтажа: | в плиточный клей |
Ценовой сегмент: | премиум |
Толщина кабеля, мм: | 4,5 |
Срок гарантии, лет: | 20 |
