Греющий кабель SPYHEAT CD-20 (20вт/м.п.), секция

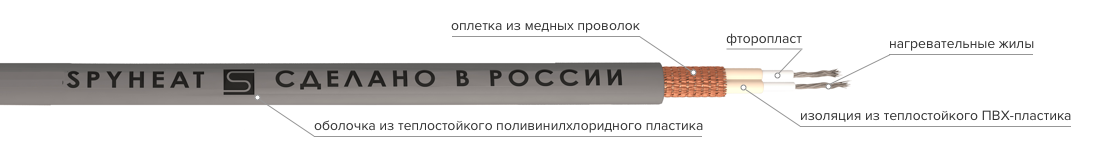

SPYHEAT – известный российский производитель нагревательных кабелей и электронных терморегуляторов. В нагревательных секциях SPYHEAT CD-20 используется двухжильный кабель, обе жилы нагревательные и защищены фторопластовой изоляцией, экранированы медной оплеткой, подключаемой к заземляющему проводнику, что увеличивает надежность и электробезопасность системы. В секциях кабеля CD-20 тепловыделение составляет 20 Вт/пог.м. Такие параметры позволяют эффективно использовать его для устройства теплых полов в особо прохладных помещениях (лоджии, прихожии и т.д.), а также в  системах антиобледения (для обогрева ступенек, дорожек и открытых площадок под уличную плитку, асфальт, бетон. Так же его можно использовать для защиты от промерзания труб малого диаметра).

Данный кабель укладывается в бетонную стяжку. Секции рассчитаны на работу от бытовой электросети соответствующей мощности с напряжением 220-240 вольт.

Для покупки надо сначала подобрать подходящую секцию в таблице ниже, а затем выбрать ее в выпадающем списке справа от картинки и нажать кнопку "В КОРЗИНУ".

При выборе необходимой секции надо учесть два параметра:

1) площадь помещения (не занятую стационарной мебелью и оборудованием, т.е. "чистую площадь") или уличной площадки;

2) необходимую удельную мощность на 1 кв.м., исходя из назначения обогрева: дополнительного или основного в закрытых помещениях или на открытых уличных площадках.

Для того, чтобы определить "чистую" площадь, от линейных размеров комнаты отнимите по 5-10 см отступа со всех стен и перегородок. От площади, вычисленной по этим размерам, отнимите площадь, занятую мебелью. Полученная величина будет составлять "чистую" площадь помещения. Аналогично определяется площадь обогрева уличной площадки или ступенек.

Теперь выберем удельную мощность обогрева на 1 кв.м. в соответствии с режимом использования греющего кабеля:

1) когда теплые полы используются для создания комфортных условий в помещении с центральным отоплением, необходимо, чтобы система выделяла 120 — 150 Вт на м2 свободной площади. Для ванных комнат, санузла и там, где пол психологически кажется более холодным, стоит вести расчет, исходя из удельной мощности 150 — 180 Вт/м2.

2) когда тёплые полы используются в качестве основного источника обогрева помещения, удельная мощность должна составлять 200 — 250 Вт на м2 свободной площади.

3) для уличного обогрева (в системах снеготаяния лестниц, пешеходных дорожек, стоянок, подъездных путей, пандусов, ступеней и тротуарных дорожек) в климатических зонах РФ необходимо 300 - 350 Вт/кв.м; на мостах и погрузочно-разгрузочных площадках – 450 Вт на кв.м.

Определившись с площадью обогрева и удельной мощностью на 1 кв.м., получаем необходимую мощность обогрева перемножением этих величин, а затем находим в таблице секцию с наиболее близкой величиной мощности.

Теперь, зная длину кабеля выбранной нагревательной секции L и  "чистую" площадь помещения S, можно рассчитать шаг укладки кабеля:

S х 100 / L = Шаг укладки

Таблица подбора

 ОПИСАНИЕ
Секции кабельных теплых полов SPYHEAT на основе двухжильного кабеля.
— гарантия 50 лет
— работает от бытовой электросети
— удельное тепловыделение 20 Вт/пог.м.
— Кабель имеет овальное сечение 7х4 мм.


 ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ НАГРЕВАТЕЛЬНОГО КАБЕЛЯ
