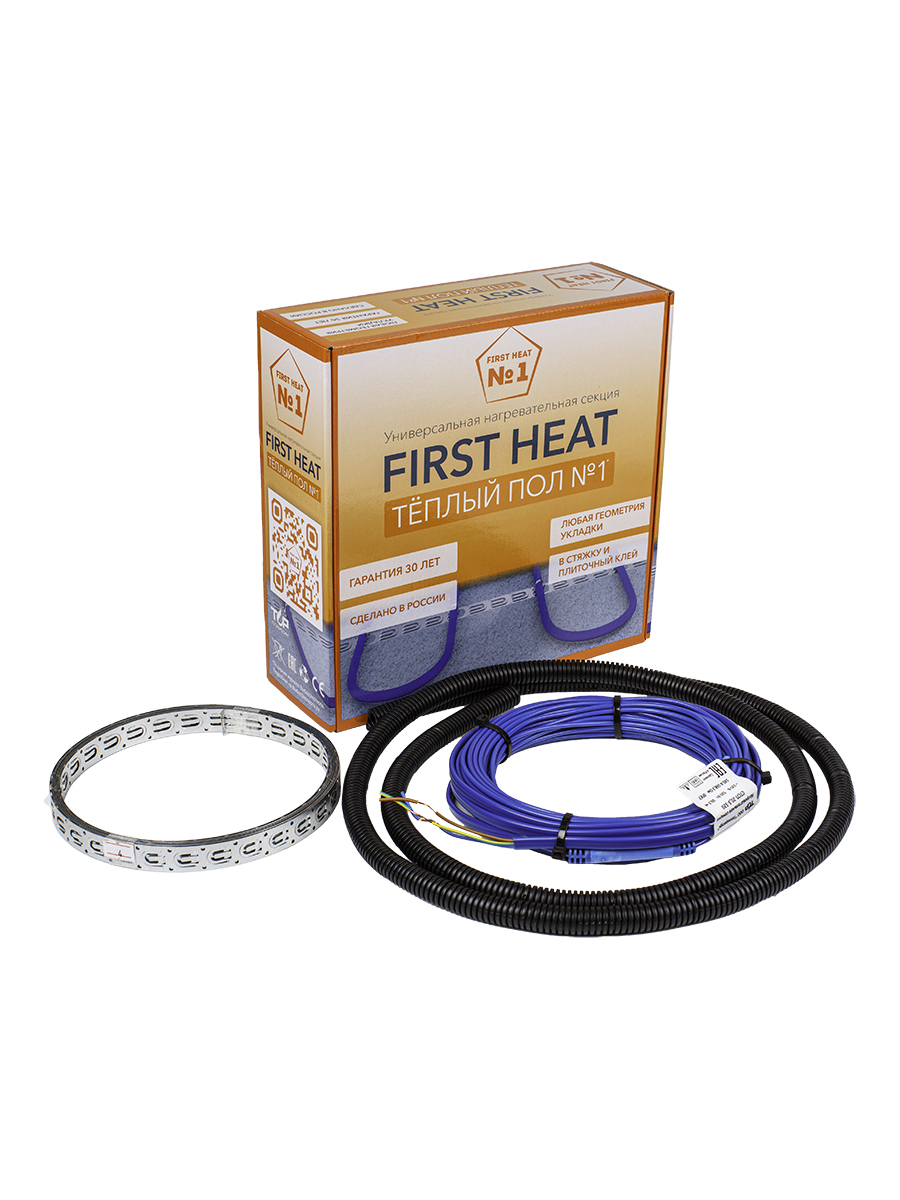

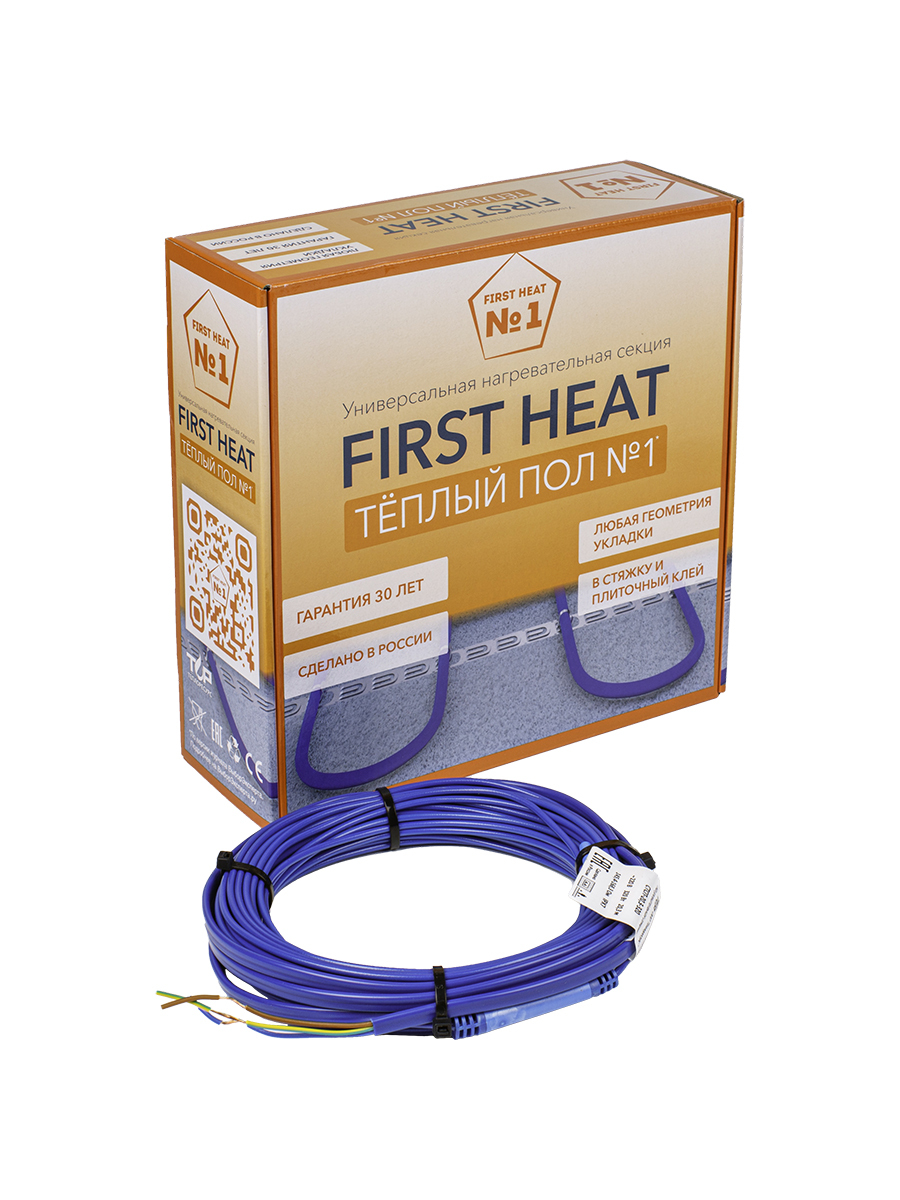

Универсальная нагревательная секция "Теплый пол №1" на основе двухжильного экранированного кабеля толщиной всего 3,5 мм для установки в слой плиточного клея (0,5-1.0 см) или в цементно-песочную стяжку (1,0-3,0 см) в помещениях различного назначения, в том числе неправильной формы, под любое покрытие - плитка, камень, ламинат, дерево, паркет, ковролин, линолеум.
Описание и назначение
Секции нагревательного кабеля "Теплый пол №1" с погонной мощностью тепловыделения 14 Вт/м изготовлены из двухжильного резистивного (с постоянным сопротивлением) нагревательного кабеля толщиной 3,5 мм и применяются в системах «Теплый пол» в качестве как основной системы обогрева (при отсутствии других источников тепла), так и для комфортного подогрева помещений с покрытием пола из керамической плитки, камня, паркета, дерева, паркетной доски, ковролина, линолеума. Используются для обогрева жилых и нежилых помещений: комнат, спален, кухонь, ванных, балконов, зимнего сада, теплицы. Предназначены для монтажа в цементно-песчаную или бетонную стяжку, в самовыравнивающийся состав толщиной 1-3 см или в слой плиточного клея. Секции имеют длину от 5,3 до 143 м, могут укладываться с различным шагом, обеспечивая рекомендованную удельную мощность обогрева от 150 до 180 Вт/м2 на площади от 0,5 до 16 м2.
Секция электробезопасна, благодаря алюмо-лавсановому экрану. Изоляция нагревательных жил состоит из ФЭП (фторированного этилен-пропилена). Данный материал выдерживает перегрузки до 200°С, что увеличивает срок службы теплого пола.
Преимущества и конструкция
Если Вы хотите купить теплый пол, укладываемый в плиточный клей под плитку, ламинат, ковролин и решите использовать для этого нагревательный кабель "Теплый пол №1", то по бюджетной цене получите продукт высокого качества и надежности от ведущего российского производителя:
1) Мощность кабеля позволяет использовать его для основного и дополнительного комфортого обогрева, а также для холодных помещений (балконы, подвалы и т.п.).
2) Выбор мощности: регулируемый шаг укладки позволяет самостоятельно выбрать удельную мощность обогрева, в том числе варьировать мощность в разных зонах, создавая участки поверхности с различной температурой. Шаг укладки греющего кабеля можно менять в пределах от 80 до 120 мм.
3) Высокая степень электромагнитной безопасности обеспечивается применением двух греющих жил и алюмо-лавсанового экрана.
Гарантийный срок на нагревательный кабель "Теплый пол №1" - 20 лет!
Монтаж нагревательного кабеля "Теплый пол №1"
Греющий кабель устанавливается в цементно-песчаную (бетонную) стяжку или самовыравнивающийся состав толщиной 1-5 см. Техника укладки достаточно проста. Кабель раскладывается с необходимым шагом на чистой сухой поверхности основания и закрепляется либо с помощью предварительно зафиксированной на основании монтажной ленты, либо подклеивается к основанию термопластичным клеем.
ИНСТРУКЦИЯ ПО МОНТАЖУ НАГРЕВАТЕЛЬНОГО КАБЕЛЯ "Теплый пол №1"
ПАСПОРТ НАГРЕВАТЕЛЬНОГО КАБЕЛЯ "Теплый пол №1"
СЕРТИФИКАТ СООТВЕТСТВИЯ НАГРЕВАТЕЛЬНОГО КАБЕЛЯ "Теплый пол №1"
Для покупки надо сначала подобрать подходящую секцию в таблице ниже, а затем выбрать его в выпадающем списке справа от картинки и нажать кнопку "В КОРЗИНУ".
Для выбора необходимой секции греющего кабеля необходимо определить свободную площадь помещения. Чистая площадь - это площадь, не занятая стационарной мебелью и оборудованием. Для того чтобы определить свободную площадь от линейных размеров комнаты отнимите по 5-10 сантиметров отступа со стороны всех стен и перегородок. От площади, вычисленной по этим размерам, отнимите площадь, занятую мебелью. Полученная величина будет составлять свободную площадь помещения.
Теперь выберем удельную мощность обогрева на 1 кв.м. в соответствии с режимом использования греющего кабеля:
1) когда теплые полы используются для создания комфортных условий в помещении с центральным отоплением, необходимо, чтобы система выделяла 150 Вт на м2 свободной площади.
2) когда тёплые полы используются в качестве основного источника обогрева помещения, удельная мощность должна составлять не менее 180 Вт на м2 свободной площади.
Определившись с площадью обогрева и удельной мощностью на 1 кв.м., получаем необходимую мощность обогрева перемножением этих величин, а затем находим в таблице комплект с наиболее близкой величиной мощности.
Таблица подбора
Мощность секции, Вт | Длина секции, м | Площадь обогрева, м2 |
75 | 5,3 | 0,5 |
150 | 10,6 | 1,0 |
225 | 16,0 | 1,5 |
300 | 21,4 | 2,0 |
375 | 26,8 | 2,5 |
450 | 32,1 | 3,0 |
600 | 42,8 | 4,0 |
900 | 64,3 | 6,0 |
1200 | 80,0 | 8,0 |
1500 | 102,0 | 10,0 |
2000 | 143,0 | 14,0 |
Технические характеристики:
Длина установочного кабеля: | 2 м |
Мощность на м²: | 150 Вт |
Номинальное напряжение: | 220 В |
Комфортный обогрев, м²: | 0,65 - 16,0 |
Основное отопление, м²: | 0,47 - 10,0 |
Длина секции, м: | 5,3 - 143 |
Площадь обогрева, м²: | 0,47 - 10,0 |
Мощность, Вт: | 75 - 2000 |
Гарантия производителя: | 20 Лет |
Материал оплетки: | ФЭП (фторированный этилен-пропилен) |
Алюмо-лавсановый экран: | есть |
Диаметр кабеля: | 3,5 мм |
Бренд: | ТЕПЛЫЙ ПОЛ № 1 |
Тип кабеля: | двухжильный |
Тип монтажа: | в плиточный клей |
Погонная мощность, Вт/м: | 14 |
Ценовой сегмент: | эконом |
Толщина кабеля, мм: | 3.5 |
Срок гарантии, лет: | 20 |
